二十七 群馬県太田市細谷 冠稲荷神社 文化11年(1814)
群馬県和算研究会:群馬の算額，上武印刷株式会社，高崎市，1987年3月31日.
キーワード：3次元，球，正四面体
#Julia #SymPy #算額 #和算 #数学
正四面体の中に 3 個の等球を容れる。それぞれの球は互いに外接し，正四面体の底面と側面（斜面）に接している。
正四面体の一辺の長さが 10 寸のとき，球の直径はいかほどか。
等球の半径を \(r\)，正四面体の一辺の長さを \(a\) とする。
正四面体の底面の中心（重心）を原点 \(O\) とする。

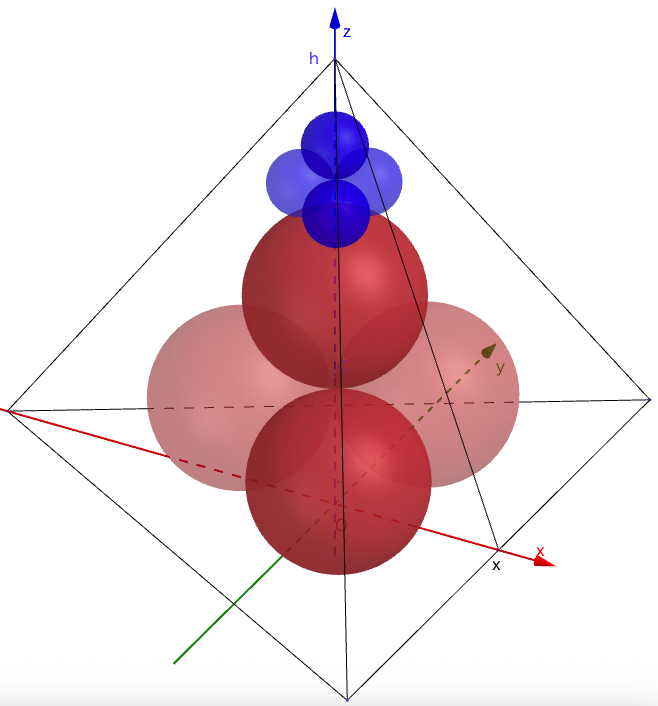

正四面体の頂点の中に，大球 4 個，小球4個が入っている。一番上にある小球 1 個と大球 4 個は正四面体の 3 面に接している。下にある小球 3 個は正四面体の 2 面と他の小球と大球に接している。
大球の直径が 27.3 寸のとき，小球の直径はいかほどか。
まず，大球が正四面体に入っていることから，正四面体の一辺の長さを求める。
正四面体の高さと大球の中心座標については，大球の中心が正四面体を作ることから簡単に求めることができる。
正四面体の一辺の長さと高さを \(a, h = \sqrt{a^2 - a^2/3}\)
正四面体の底面の一辺と \(x\) 軸の交点 \(\text{X}\) の座標を \( (x,\ 0,\ 0); x = a/2\sqrt{3}\)
大球の半径と中心座標を \(r,\ (2r\sqrt{3}/3,\ r,\ r),\ (0,\ 0,\ (3 + 2\sqrt{6})r/3))\)
とおき，上にある大球の中心から，頂点と \(\text{X}\) を結ぶ線分までの距離が大球の半径に等しいという条件式 eq1 を解いて，\(a\) を求める。
include("julia-source.txt"); # julia-source.txt ソース
using SymPy
@syms a::positive, x::positive, r::positive, δ::positive, scale::positive
x = a/2√Sym(3)
h = sqrt(a^2 - a^2/3)
eq1 = dist2(0, h, x, 0, 0, (3 + 2√Sym(6))r/3, r);
eq1 を解いて \(a\) を求める。
ans_a = solve(eq1, a)[1] |> factor # 1 of 2
\(\displaystyle 2 r \left(1 + \sqrt{6}\right)\)
正四面体の一辺の長さ \(a\) は，等球の半径 \(r\) の \(2(1 + \sqrt{6})\) 倍である。
ans_a(r => 27.3/2).evalf()
\(\displaystyle 94.1710699779808\)
等球の直径が 27.3 のとき，正四面体の一辺の長さは 94.17106997798076 寸である。
\(\displaystyle a\) が既知となったので，次に，小球の半径 \(r_2\)を求める
上にある小球の中心座標を \( (0,\ 0,\ z_3)\)
下にある小球の中心座標を \( (\sqrt{3}r_2/3,\ r_2,\ z_2)\)
とおき，
上にある小球と下の小球が外接するという条件式 eq2
下にある小球と上にある大球が外接するという条件式 eq3
上にある小球の中心から，頂点と \(\text{X}\) を結ぶ線分までの距離が小球の半径に等しいという条件式 eq4
を解く。
@syms r2, z2, z3
a = 2r*(1 + √Sym(6))
x = a/2√Sym(3)
h = sqrt(a^2 - a^2/3)
eq2 = (√Sym(3)*r2/3)^2 + r2^2 + (z3 - z2)^2 - 4r2^2
eq3 = (√Sym(3)*r2/3)^2 + r2^2 + (z2 - h + 3r)^2 - (r + r2)^2
eq4 = dist2(0, h, x, 0, 0, z3, r2);
一度に求められないので，まず eq2, eq3 から \(z_2, z_3\) を求める。
res = solve([eq2, eq3], (z2, z3))[4];
# z2
@show(res[1])
res[1] = (28*sqrt(6)*r^3 + 72*r^3 - 12*sqrt(6)*r^2*r2 - 18*r^2*r2 - 46*sqrt(6)*r*r2^2 - 69*r*r2^2 + (27*r + 18*sqrt(6)*r)*(r + 2*sqrt(6)*r/3 + sqrt(r^2 + 2*r*r2 + 7*r2^2/3 + 4*sqrt(2)*r2*sqrt(3*r^2 + 6*r*r2 - r2^2)/3))^2 - 9*(r + 2*sqrt(6)*r/3 + sqrt(r^2 + 2*r*r2 + 7*r2^2/3 + 4*sqrt(2)*r2*sqrt(3*r^2 + 6*r*r2 - r2^2)/3))^3 + (r + 2*sqrt(6)*r/3 + sqrt(r^2 + 2*r*r2 + 7*r2^2/3 + 4*sqrt(2)*r2*sqrt(3*r^2 + 6*r*r2 - r2^2)/3))*(-36*sqrt(6)*r^2 - 72*r^2 + 54*r*r2 + 15*r2^2))/(18*(r^2 + 2*r*r2 - 3*r2^2))
\(\displaystyle \frac{28 \sqrt{6} r^{3} + 72 r^{3} - 12 \sqrt{6} r^{2} r_{2} - 18 r^{2} r_{2} - 46 \sqrt{6} r r_{2}^{2} - 69 r r_{2}^{2} + \left(27 r + 18 \sqrt{6} r\right) \left(r + \frac{2 \sqrt{6} r}{3} + \sqrt{r^{2} + 2 r r_{2} + \frac{7 r_{2}^{2}}{3} + \frac{4 \sqrt{2} r_{2} \sqrt{3 r^{2} + 6 r r_{2} - r_{2}^{2}}}{3}}\right)^{2} - 9 \left(r + \frac{2 \sqrt{6} r}{3} + \sqrt{r^{2} + 2 r r_{2} + \frac{7 r_{2}^{2}}{3} + \frac{4 \sqrt{2} r_{2} \sqrt{3 r^{2} + 6 r r_{2} - r_{2}^{2}}}{3}}\right)^{3} + \left(r + \frac{2 \sqrt{6} r}{3} + \sqrt{r^{2} + 2 r r_{2} + \frac{7 r_{2}^{2}}{3} + \frac{4 \sqrt{2} r_{2} \sqrt{3 r^{2} + 6 r r_{2} - r_{2}^{2}}}{3}}\right) \left(- 36 \sqrt{6} r^{2} - 72 r^{2} + 54 r r_{2} + 15 r_{2}^{2}\right)}{18 \left(r^{2} + 2 r r_{2} - 3 r_{2}^{2}\right)}\)
# z3
@show(res[2])
res[2] = r + 2*sqrt(6)*r/3 + sqrt(r^2 + 2*r*r2 + 7*r2^2/3 + 4*sqrt(2)*r2*sqrt(3*r^2 + 6*r*r2 - r2^2)/3)
\(\displaystyle r + \frac{2 \sqrt{6} r}{3} + \sqrt{r^{2} + 2 r r_{2} + \frac{7 r_{2}^{2}}{3} + \frac{4 \sqrt{2} r_{2} \sqrt{3 r^{2} + 6 r r_{2} - r_{2}^{2}}}{3}}\)
eq4 の \(z_2,\ z_3\) に求めた解を代入し，条件式 eq4_2 とする。
eq4_2 = eq4(z2 => res[1], z3 => res[2]) |> simplify
\(\displaystyle \frac{10 r^{2}}{9} + \frac{2 r r_{2}}{9} - \frac{2 r \sqrt{9 r^{2} + 18 r r_{2} + 21 r_{2}^{2} + 12 \sqrt{2} r_{2} \sqrt{3 r^{2} + 6 r r_{2} - r_{2}^{2}}}}{9} - \frac{20 r_{2}^{2}}{27} + \frac{4 r_{2} \sqrt{6 r^{2} + 12 r r_{2} - 2 r_{2}^{2}}}{27}\)
eq4_2 を解いて \(r_2\) を求める。
ans_r2 = solve(eq4_2, r2)[1] |> simplify; # 1 of 5
@show(ans_r2)
ans_r2 = 2*r*(3 - sqrt(6))/3
\(\displaystyle \frac{2 r \left(3 - \sqrt{6}\right)}{3}\)
小球の直径 \(2r_2\) は，大球の直径 \(2r\) の \(2(3-\sqrt{6})/3\) 倍である。
27.3 * 2(3 - sqrt(6))/3
10.019286681346163
大球の直径が 27.3 寸のとき，小球の直径は 10.019286681346163 である。

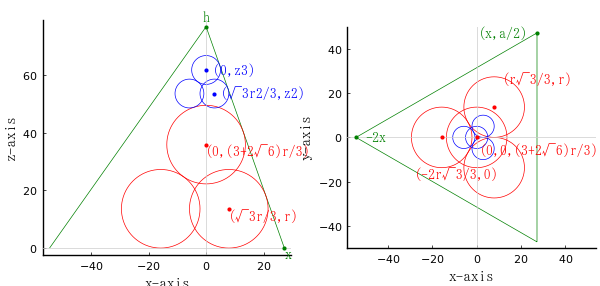

描画関数プログラムのソースを見る
