(三-3) 兵庫県伊丹市伊丹桜崎猪名野神社文政11年(1828)

近畿数学史学会：近畿の算額「数学の絵馬を訪ねて」，平成4年5月16日初版第一刷，大阪教育図書株式会社，大阪市.
キーワード：3次元，球，外球，立方体
#Julia #SymPy #算額 #和算 #数学

外球の中に等球 4 個と立方体 1 個を容れる。立方体の一辺の長さは等球の直径と等しい，外球の直径が 1101 寸のとき，等球の直径を得る術を述べよ。

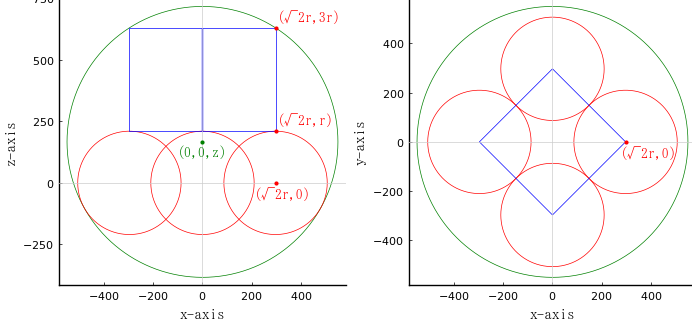

以下の3次元空間の描画では，外球の描画を省略した

外球の半径と中心座標を \(R, (0, 0, z)\)
等球の半径と中心座標を \(r, (\sqrt{2} r, 0, 0), (-\sqrt{2} r, 0, 0), (0, \sqrt{2} r, 0), (0, \sqrt{2} r, 0)\)
立方体の上面の頂点座標を \( (\sqrt{2} r, 0, 3r), (-\sqrt{2} r, 0, 3r), (0, \sqrt{2} r, 3r), (0, \sqrt{2} r, 3r)\)
とおき，以下の連立方程式を解く。

include("julia-source.txt"); # julia-source.txt ソース

using SymPy
@syms R::positive, r::positive, z::positive
s2 = sqrt(Sym(2))
eq1 = (s2*r)^2 + z^2 - (R - r)^2
eq2 = (s2*r)^2 + (3r - z)^2 - R^2;

res = solve([eq1, eq2], (r, z))[1] # 1 of 2

( (-133*R + 51*R*(-9/17 + 10*sqrt(2)/17))*(-R + R*(-9/17 + 10*sqrt(2)/17))*(R*(-9/17 + 10*sqrt(2)/17) + R)/(280*R^2), R*(-9/17 + 10*sqrt(2)/17))

# r
ans_r = res[1] |> simplify
@show(ans_r)

ans_r = 2*R*(-1 + 3*sqrt(2))/17

\(\displaystyle \frac{2 R \left(-1 + 3 \sqrt{2}\right)}{17}\)

等球の半径 \(r\) は外球の半径 \(R\) の \(2(3\sqrt{2} -1)/17\) 倍である。

1101 * 2(3√2 -1)/17

420.0173407668628

外球の直径が 1101 寸のとき，等球の直径は 420.0173407668628 寸である。

術は以下のようであり，分母を有理化すれば同じ式であることがわかる。

# 術
@syms 外球径
2*外球径/(sqrt(Sym(18)) + 1)

\(\displaystyle \frac{2 外球径}{1 + 3 \sqrt{2}}\)

2*外球径/(sqrt(Sym(18)) + 1) |> simplify |> factor

\(\displaystyle \frac{2 外球径 \left(-1 + 3 \sqrt{2}\right)}{17}\)

# z
ans_z = res[2] |> factor
@show(ans_z)

ans_z = R*(-9 + 10*sqrt(2))/17

\(\displaystyle \frac{R \left(-9 + 10 \sqrt{2}\right)}{17}\)
