算額（その213） - 算額あれこれ

長野県伊那市羽広仲仙寺天保2年(1831)

中村信弥「改訂増補長野県の算額」県内の算額(P.127)
http://www.wasan.jp/zoho/zoho.html
キーワード：円13個，斜線
#Julia #SymPy #算額 #和算 #数学

外円の中に斜線 4 本，等円，甲円，乙円を 4 個ずつ入れる。外円の径が分かっているときに乙円の径を求めよ。

外円，等円，甲円，乙円の半径を \(R,\ r_1,\ r_2,\ r_3\)
甲円，乙円の中心座標を \( (x_2,\ R/2),\ (x_3,\ R/2)\)
第1象限にある斜線と円の交点を \( (x,\ y)\)
とおき，以下の連立方程式を解く。

include("julia-source.txt"); # julia-source.txt ソース

using SymPy

@syms r1::positive, r2::positive, r3::positive, x2::positive, x3::positive, x::positive, y::positive, R::positive;

eq1 = x2^2 + R^2//4 - (R - r2)^2
eq2 = distance(0, R/2, R, 0, 0, R - r1) - r1^2
eq3 = distance(0, R/2, R, 0, x2, R/2) - r2^2
eq4 = distance(0, R/2, R, 0, x3, R/2) - r3^2
eq5 = x2 - r2 - r3 - x3
eq11 = x^2 + y^2 - R^2
eq12 = 2y - R - x

res = solve([eq1, eq2, eq3, eq4, eq5, eq11, eq12], (r1, r2, r3, x2, x3, x, y))[1]

(R*(-2 + sqrt(5)), R/4, R*(3 - sqrt(5))/8, sqrt(5)*R/4, R*(-5/8 + 3*sqrt(5)/8), 3*R/5, 4*R/5)

乙円の径は外円の径の \( (3 - \sqrt{5})/8\) 倍である。
術では，「3 から 5 の平方根を引き 8 で割って外円径を掛ける」といっている。

\(R = 1\) のとき，\( (3 - \sqrt{5})/8 = 0.09549150281252627\) である。
\(R = 1.00000;\ r_1 = 0.23607;\ r_2 = 0.25000\)
\(r_3 = 0.09549;\ x_2 = 0.55902;\ x_3 = 0.21353\)
\(x = 0.60000;\ y = 0.80000\)

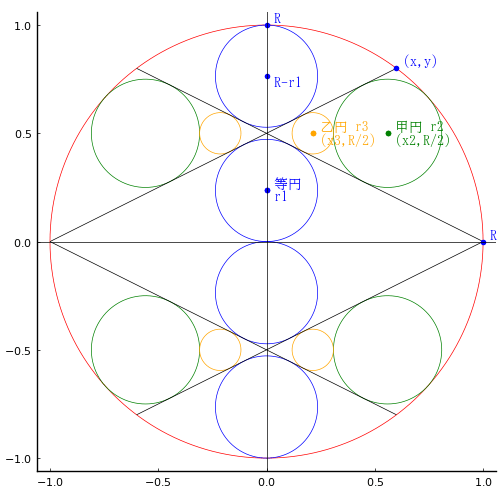

描画関数プログラムのソースを見る
