算額（その25） - 算額あれこれ

福島県田村郡三春町御木沢厳島神社明治18年(1885)

和算の館
http://www.wasan.jp/fukusima/miharuitukusima2.html

和算で遊ぼう！！「三春まちなか寺子屋」2017レポート
4 月厳島神社
https://miharukoma.com/wp-content/uploads/2018/01/%E4%B8%89%E6%98%A5%E3%81%BE%E3%81%A1%E3%81%AA%E3%81%8B%E5%AF%BA%E5%AD%90%E5%B1%8B2017%E3%83%AC%E3%83%9D%E3%83%BC%E3%83%88.pdf

キーワード：円5個，菱形
#Julia #SymPy #算額 #和算 #数学

図のように，外円にひし形の相対する 2 つの頂点が内接し，その菱形の内部に大小の円が互いに外接している。大円の径が 4 寸のとき，小円の径はいかほどか。

以下のように記号を定め，方程式を立てる。

大円の半径を 1 とする。
\(x_0\) は，大円と小円の共通する接線（接点をそれぞれ \( (x_1,\ y_1),\ (x_2,\ y_2)\) とする）が \(x\) 軸と交わるときの \(x\) 座標である。

using SymPy

@syms x1::positive, y1::positive, x2::positive, y2::positive, r2::positive, x0::positive;

eq1 = (2 - y1) / (-x1) * y1 / (x1 - 1) + 1; # 接線と半径が直交する
eq2 = (x0-2 - r2) / (x0 - 1) - y2/y1; # 相似関係
eq3 = (x0-2 - r2) / (x0 - 1) - r2; # 相似関係
eq4 = (x1 - 1)^2 + y1^2 - 1; # (x1, y1) が大円の円周上にある
eq5 = y1/(x0-x1) - y2/(x0 - x2); # 相似関係
eq6 = y1 / (x0 - x1) - 2/x0; # 相似関係

res = solve([eq1, eq2, eq3, eq4, eq5, eq6], (r2, x1, y1, x2, y2, x0))[1]

(1/4, 8/5, 4/5, 12/5, 1/5, 8/3)

\(r_2 = 1/4 = 0.250000000000000\)
\(x_1 = 8/5 = 1.60000000000000\)
\(y_1 = 4/5 = 0.800000000000000\)
\(x_2 = 12/5 = 2.40000000000000\)
\(y_2 = 1/5 = 0.200000000000000\)
\(x_0 = 8/3 = 2.66666666666667\)

答え：小円の半径は大円の半径の 1/4 である。

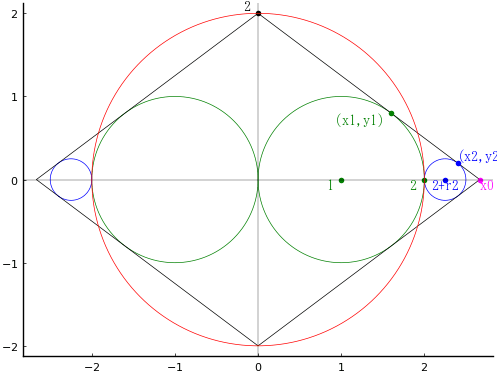

描画関数プログラムのソースを見る
