一七大里郡岡部村岡稲荷社文化13年(1816)

埼玉県立図書館：埼玉県史料集第二集『埼玉の算額』，昭和44年，誠美堂印刷所，埼玉県与野市.
キーワード：円4個，外円，弦
#Julia #SymPy #算額 #和算 #数学

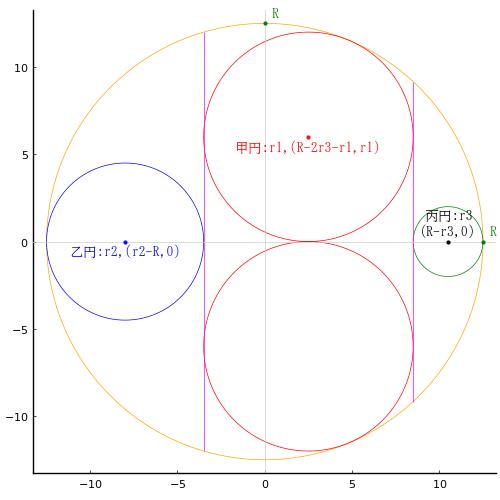

外円の中に 2 本の垂直な弦を引き，甲円 2 個，乙円 1 個，丙円 1 個を容れる。甲円，乙円の直径がそれぞれ 12 寸，9 寸のとき，丙円の直径はいかほどか。

外円の半径と中心座標を \(R,\ (0,\ 0)\)
甲円の半径と中心座標を \(r_1,\ (R - 2r_3 - r_1,\ r_1)\)
乙円の半径と中心座標を \(r_2,\ (r_2 - R,\ 0)\)
丙円の半径と中心座標を \(r_3,\ (R - r_3)\)
とおき，以下の連立方程式を解く。

include("julia-source.txt"); # julia-source.txt ソース

using SymPy

@syms R::positive, r1::positive, r2::positive, r3::positive
R = r1 + r2 + r3
eq1 = (R - 2r3 - r1)^2 + r1^2 - (R - r1)^2
r3 = solve(eq1, r3)[1]
r3 |> println

r1^2/(4*r2)

丙円の直径は，甲円の直径の二乗を乙円の直径の 4 倍で割って得られる。
甲円，乙円の直径がそれぞれ 12 寸，9 寸のとき，丙円の直径は \(12^2/(4\cdot 9) = 4\) 寸である。
