算額（その814） - 算額あれこれ

藤田貞資：精要算法（下巻）天明元年(1781)

http://www.wasan.jp/seiyou/seiyou.html
キーワード：円6個，正五角形
#Julia #SymPy #算額 #和算 #数学

外円内に 5 個の等円を容れる。外円と等円に挟まれる部分の面積（黒積）が 2330.89 歩のとき，等円の直径を求めよ。

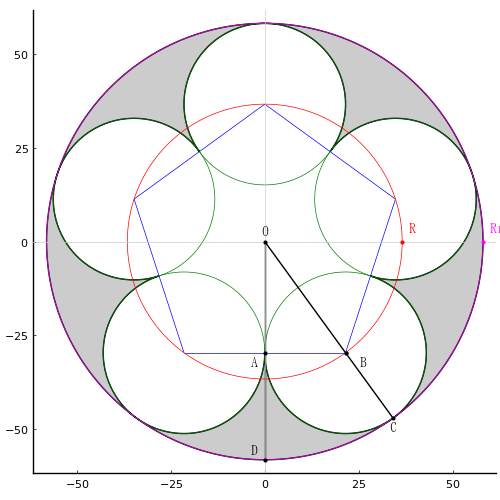

黒積は，「扇形 OCD - 直角三角形 OAB - 扇形ACB」の面積の 10 倍である。
等円の半径 OB = R，AB = r とすれば，∠AOB = 36° より，R = r/sind(36)
OC = OB + BC = R + r = Rr とすれば，
扇形 OCD = πRr^2/10
直角三角形 OAB = r*R*cosd(36)/2
扇形 ACB = πr^2*(126/360)
よって，黒積 = 10*(π*Rr^2/10 - r*R*cosd(36)/2 - π*r^2*126/360)
黒積 = 2332.89 を解いて r を求めると，r = 21.5000025771553，等円の直径は 43.0000051543107 寸である。

include("julia-source.txt"); # julia-source.txt ソース

using SymPy

@syms r::positive, R::positive, Rr::positive,
黒積::positive, BLK::positive

R = solve(R*sind(Sym(36)) - r, R)[1]
Rr = R + r
R |> println
Rr |> println
(R.evalf(), Rr.evalf()) |> println

2*sqrt(2)*r/sqrt(5 - sqrt(5))
r + 2*sqrt(2)*r/sqrt(5 - sqrt(5))
(1.70130161670408*r, 2.70130161670408*r)

黒積 = PI*Rr^2/10 - R*r*cosd(Sym(36))/2 - PI*r^2*126//360
eq = 10黒積 - BLK # 2332.89;
eq |> println

-BLK - 7*pi*r^2/2 - 10*sqrt(2)*r^2*(1/4 + sqrt(5)/4)/sqrt(5 - sqrt(5)) + pi*(r + 2*sqrt(2)*r/sqrt(5 - sqrt(5)))^2

方程式を解いて，等円の直径を求める。

res = 2solve(eq, r)[1]
res |> println

2*sqrt(2)*sqrt(BLK)*(5 - sqrt(5))^(3/4)/sqrt(-8*sqrt(10)*pi - 20*sqrt(10) - 9*pi*sqrt(5 - sqrt(5)) + 5*sqrt(5)*pi*sqrt(5 - sqrt(5)) + 40*sqrt(2)*pi)

黒積が 2332.89 のときの等円の直径を求める。

res(BLK => 2332.89) |> println

96.6*sqrt(2)*(5 - sqrt(5))^(3/4)/sqrt(-8*sqrt(10)*pi - 20*sqrt(10) - 9*pi*sqrt(5 - sqrt(5)) + 5*sqrt(5)*pi*sqrt(5 - sqrt(5)) + 40*sqrt(2)*pi)

等円の直径は 43 寸である。

res(BLK => 2332.89).evalf() |> println

43.0000051543107
