下底 20 寸，上底 15 寸，高さ 6 寸の台形内に，円弧と等円 2 個を置く。等円の直径を求めよ。

算額の原図を左右反転させ，台形の左下頂点を原点に置き，下底の長さを a，高さを h とする。
台形は等脚台形でなくてもよいので，左上，右上の頂点座標を(b1, h), (b2, h) とおく。
等円の半径と中心座標を r, (x1, r), (x2, h - r)
円弧を構成する円の半径と中心座標を R, (x, y)
とおき，以下の連立方程式を解く。

include("julia-source.txt"); # julia-source.txt ソース

using SymPy
@syms a::positive, b1::positive, b2::positive, h::positive,
R::positive, x::positive, y::positive,
r::positive, x1::positive, x2::positive
eq1 = (x - a)^2 + y^2 - R^2
eq2 = (x - b1)^2 + (y - h)^2 - R^2
eq3 = (x - x1)^2 + (y - r)^2 - (R + r)^2
eq4 = (x - x2)^2 + (y - h + r)^2 - (R - r)^2
eq5 = dist(0, 0, b1, h, x1, r) - r^2
eq6 = dist(a, 0, b2, h, x2, h - r) - r^2;

function H(u)
(R, x, y, r, x1, x2) = u
return [
-R^2 + y^2 + (-a + x)^2, # eq1
-R^2 + (-b1 + x)^2 + (-h + y)^2, # eq2
-(R + r)^2 + (-r + y)^2 + (x - x1)^2, # eq3
-(R - r)^2 + (x - x2)^2 + (-h + r + y)^2, # eq4
-r^2 + (-b1*(b1*x1 + h*r)/(b1^2 + h^2) + x1)^2 + (-h*(b1*x1 + h*r)/(b1^2 + h^2) + r)^2, # eq5
-r^2 + (-a + x2 - (-a + b2)*(h*(h - r) + (-a + b2)*(-a + x2))/(h^2 + (-a + b2)^2))^2 + (h - h*(h*(h - r) + (-a + b2)*(-a + x2))/(h^2 + (-a + b2)^2) - r)^2, # eq6
]
end;

(a, b1, b2, h) = (20, 2.5, 17.5, 6)
iniv = BigFloat[58, 30, 57, 2.5, 4, 16]

res = nls(H, ini=iniv)

([57.56982255166218, 29.678706199460915, 56.750393081761004, 2.522911051212938, 3.784366576819407, 15.818059299191376], true)

台形が等脚台形（h = 6; a = 20; b1 = 2.5; b2 = 17.5）の場合，R = 57.5698; x = 29.6787; y = 56.7504; r = 2.52291; x1 = 3.78437; x2 = 15.8181
となり，等円の直径は約 5.04582 である。

なお，台形は等脚台形でなくても構わない（条件の範囲内で）。

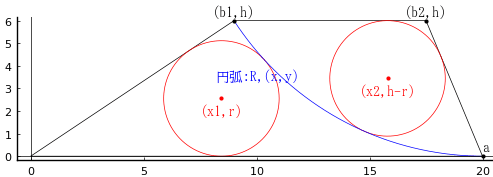

たとえば，下図のような場合，パラメータは以下の通りである。

\(h = 6; a = 20; b_1 = 9; b_2 = 17.5; R = 13.1643\)
\(x = 20.0441; y = 13.1643; r = 2.55614; x_1 = 8.44236; x_2 = 15.7959\)
