算額（その647） - 算額あれこれ

長野県長和町立岩駒形神社明治8年(1875)

中村信弥「改訂増補長野県の算額」県内の算額(P.244)
http://www.wasan.jp/zoho/zoho.html
キーワード：円5個，半円，弦
#Julia #SymPy #算額 #和算 #数学

5 個の等円が隣の等円と外接し円弧に外接している。両端の等円は弦の延長線に接している。
矢が 8 寸，弦が 24 寸のとき，等円の直径を求めよ。

円弧が一部である円の半径と中心座標を \(R,\ (0,\ 0)\)
等円の半径と中心座標を \(r,\ (0,\ R + r),\ (x_1,\ y_1),\ (x_2,\ y + r)\)
弦と \(y\) 軸の交点座標を \( (0,\ y)\)
とおき，以下の連立方程式を解く。

include("julia-source.txt"); # julia-source.txt ソース

using SymPy
@syms R::positive, r::positive, y::positive,
x1::positive, y1::positive, x2::positive, y2::positive

eq1 = x1^2 + y1^2 - (R + r)^2
eq2 = x2^2 + (y + r)^2 - (R + r)^2
eq3 = x1^2 + (R + r - y1)^2 - 4r^2
eq4 = (x2 - x1)^2 + (y1 - y - r)^2 - 4r^2
eq5 = y - sqrt(R^2 - 12^2)
eq6 = y - (R - 8)

function H(u)
(R, r, y, x1, y1, x2) = u
return [
x1^2 + y1^2 - (R + r)^2, # eq1
x2^2 - (R + r)^2 + (r + y)^2, # eq2
-4*r^2 + x1^2 + (R + r - y1)^2, # eq3
-4*r^2 + (-x1 + x2)^2 + (-r - y + y1)^2, # eq4
y - sqrt(R^2 - 144), # eq5
-R + y + 8, # eq6
]
end;
g = 12
iniv = BigFloat[13, 4.3, 5, 8.3, 15, 14.6]
res = nls(H, ini=iniv)

([13.0, 4.292842863236656, 5.0, 8.316932815223808, 15.161498700314832, 14.58374046024498], true)

等円の直径は約 8.58569 となるが，中村も指摘しているように，題意が不明瞭であることと，原問題の条件と答えに合う図にならない。

その他のパラメータは以下の通り。
\(R = 13; r = 4.29284; y = 5; x_1 = 8.31693; y_1 = 15.1615; x_2 = 14.5837\)

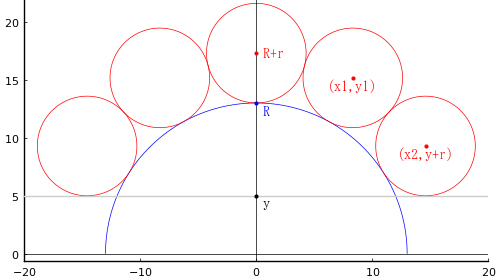

描画関数プログラムのソースを見る

function draw(more=false)
pyplot(size=(500, 500), grid=false, aspectratio=1, label="", fontfamily="IPAMincho")
(R, r, y, x1, y1, x2) = res[1]
@printf("等円の直径 = %g; R = %g; r = %g; y = %g; x1 = %g; y1 = %g; x2 = %g\n",
2r, R, r, y, x1, y1, x2)
plot()
circle(0, 0, R, :blue, beginangle=0, endangle=180)
circle(0, R + r, r, :red)
circle(x1, y1, r, :red)
circle(-x1, y1, r, :red)
circle(x2, y + r, r, :red)
circle(-x2, y + r, r, :red)
hline!([y], color=:gray80)
if more
delta = (fontheight = (ylims()[2]- ylims()[1]) / 500 * 10 * 2) /3 # size[2] * fontsize * 2
vline!([0], color=:black, lw=0.5)
hline!([0], color=:black, lw=0.5)
point(0, y, " y", :black, :left, delta=-delta/2)
point(0, R, " R", :blue, :left, delta=-delta/2)
point(0, R + r, " R+r", :red, :left, :vcenter)
point(x1, y1, "(x1,y1)", :red, :center, delta=-delta/2)
point(x2, y + r, "(x2,y+r)", :red, :center, delta=-delta/2)
end
end;
