算額（その0193） - 算額あれこれ

長野県中野市田上田上観音堂文化6年(1809)

中村信弥「改訂増補長野県の算額」県内の算額(P.89)
http://www.wasan.jp/zoho/zoho.html
キーワード：円8個，外円，正三角形
#Julia #SymPy #算額 #和算 #数学

問2. 大円の中に甲，乙，丙，丁を容れる。それぞれは互いに隣同士の円は外接し，大円に内接する正三角形の底辺及び大円に接している。大円の径が 196 寸，丙円の径が 17寸6分5厘のとき，丁円の径はいかほどか。

大円の半径と中心座標を \(R,\ (0,\ 0)\)
甲円の半径と中心座標を \(r_1,\ (0,\ -R/2-r_1)\)
乙円の半径と中心座標を \(r_2,\ (x_2,\ -R/2-r_2)\)
丙円の半径と中心座標を \(r_3,\ (x_3,\ -R/2-r_3)\)
丁円の半径と中心座標を \(r_4,\ (x_4,\ -R/2-r_4)\)
とおき，以下の連立方程式を解く。

include("julia-source.txt"); # julia-source.txt ソース

using SymPy

@syms R::positive, r1::positive, x2::positive, r2::positive, x3::positive, r3::positive, x4::positive, r4::positive;

R = 19600
r3 = 1764

eq1 = x2^2 + (r1 - r2)^2 - (r1 + r2)^2
eq2 = (x3 - x2)^2 + (r2 - r3)^2 - (r2 + r3)^2
eq3 = (x4 - x3)^2 + (r3 - r4)^2 - (r3 + r4)^2
eq4 = x2^2 + (R//2 + r2)^2 - (R - r2)^2
eq5 = x3^2 + (R//2 + r3)^2 - (R - r3)^2
eq6 = x4^2 + (R//2 + r4)^2 - (R - r4)^2

res = solve([eq1, eq2, eq3, eq4, eq5, eq6], (r1, r2, r4, x2, x3, x4))[1] # 1 of 4

(4900, 3675, 675, 4900*sqrt(3), 7840*sqrt(3), 9100*sqrt(3))

\(r_1 = 4900,\ r_2 = 3675,\ r_4 = 675\)
\(x_2 = 8487.04896,\ x_3 = 13579.27833,\ x_4 = 15761.66235\)

丙円の半径は \(r_4 = 675\)，もとの単位でいえば丙円の直径は 6寸7分5厘である。

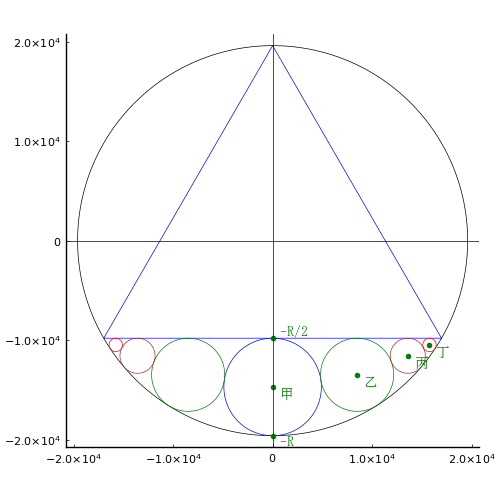

描画関数プログラムのソースを見る
